| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | ES-8C |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
| 名前： | ブリッジポートフライス盤用Dro | キーワード： | Dro 測定システム |
|---|---|---|---|
| 使用法： | フライス盤と旋盤 | 電源： | AC 110V - 220V、50Hz |
| 言語: | 20の選択肢 | ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm |
| 総重量: | 3キロ | 出力信号: | 10 ... |
| ハイライト: |
旋盤アブソリュート増分リニアエンコーダ、CNC アブソリュート インクリメンタル リニア エンコーダ、旋盤機械CNCリニアエンコーダ |
||
製品導入
ES-8C LCD は、Easson のオールインワン機能デジタル表示器です。フライス盤、旋盤、研削盤、ボーリング盤などのさまざまな工作機械に適用されている、実用的で多機能な光学リニアスケール デジタル ディスプレイです。
EA シリーズの読み取り装置は、リニア エンコーダ スケールと連携することで、シフトの値を正確に表示し、NC/CNC を実現します。
信頼性が高く、効率的でコスト効率の高いデジタル読み出しデバイスをお探しなら、これを見逃すわけにはいきません。
最新のリニアスケールのほとんどはデジタル式で、明確かつ正確な読み取り値を表示する LCD ディスプレイが付いています。リニアスケールは非常に特殊なサービスを提供します。これらの測定ツールは、スケールのパスに沿った動きを読み取ることで、2 点間の距離を明確に読み取ります。このように、リニアスケールはワークピースの正確な寸法を提供し、ワークピースを適切に処理できるようにします。リニアスケールで正確な測定値を取得して維持することで、ワークピースが工作機械に適切に配置されていることを保証し、製造の精度を確保できます。
製品展示
製品パラメータ
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |

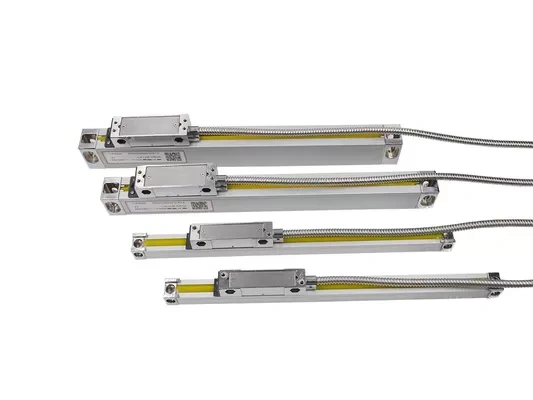

光学式リニアスケール | リニアスケール | 光学ガラススケール
高度な光学測定システム
VSスケールと現在の中国本土市場の光学ガラススケールの違いは、VSシリーズ光学リニアスケールのスライドキャリアです。光学格子リニアトランスデューサーに5つのベアリング設計と6つのスプリングを使用し、より信頼性の高いサポートブラケットシステムを採用しています。特に長い旋盤機のような長い寸法のスケールでは、精度はGS20シリーズの長いスケールよりも優れています。
光学式リニアエンコーダスケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson ガラス グレーティング トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
