旋盤測定 3 軸 LCD DRO デジタル位置読み出し

名前: リニアエンコーダセンサー キーワード: リニアガラススケール
使用法: フライス盤、旋盤、グラインダー、ボーリングマシン 言語: 20の選択肢
ディスプレー解像度: 0.1µm、0.5µm、1µm、5µm 液晶画面: 7インチカラースクリーン
電源: 110V - 220V 出力信号: 10 ...
  • 旋盤測定 3 軸 LCD DRO デジタル位置読み出し
  • 旋盤測定 3 軸 LCD DRO デジタル位置読み出し
  • 旋盤測定 3 軸 LCD DRO デジタル位置読み出し

説明

梱包と配送


単一パッケージサイズ: 40x26x18 cm

パッケージタイプ: カートンボックス

正味重量: 2.5 kg

配達:

1-10 11-50 51-100 >100
推定所要時間(日) 3 5 7 15

ES-8CシリーズはCE認証を受けており、TQM(総合品質管理システム)に基づいて製造されています。

電子基板は RoHS 規格に準拠しています。

技術仕様


モデル名 ES-8C
軸番号 3軸
軸表示 0.1μm、0.5μm、1μm、5μm
信号入力 10 ...
電源 110V~220V
正味重量 2.5キロ

最大入力

2MBHz
動作温度 0℃ - 45℃
保管温度 -40℃ - 55℃
相対湿度 ≤ 95%

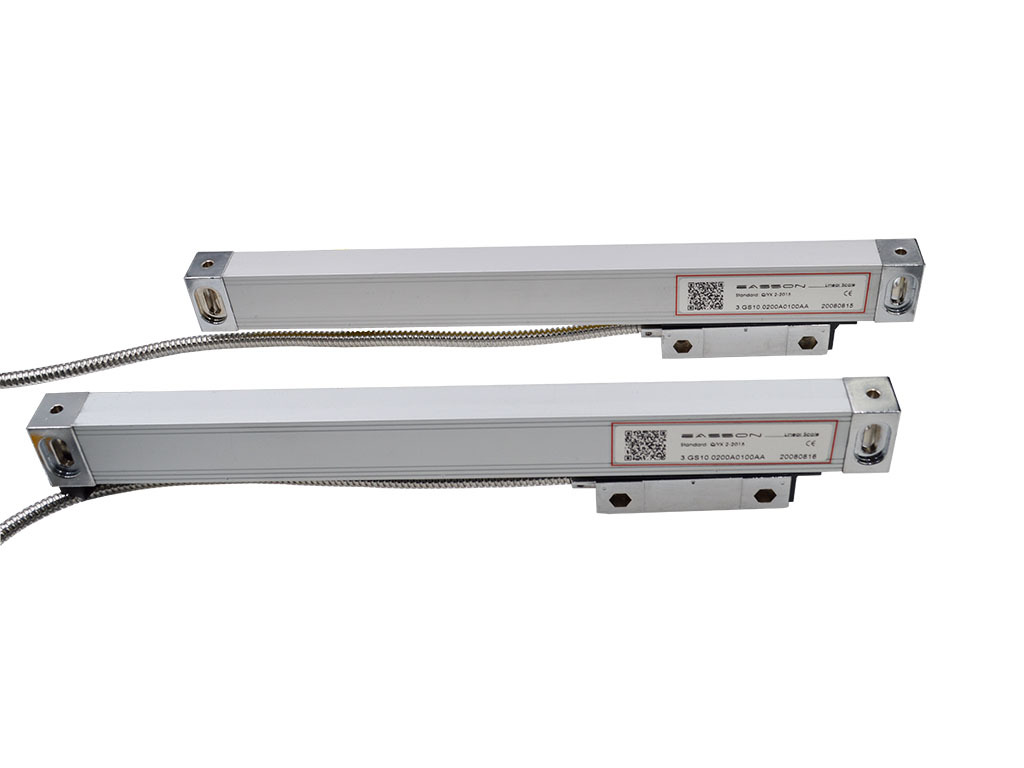

入力 3 光学式リニアエンコーダ
EMC規格

IEC61000-4-2 / GB / T 17799-2

IEC61000-4-4 / GB / T 17799-4

IEC61000-4-5 / GB / T 17799-5

EMC試験装置


当社には、DRO およびリニア スケールの EMC をテストするための EMC テスト ESD 耐性テスターの完全なセットがあります。

Lathe Measuring  Triple Axis LCD DRO Digital Position Readout 0

Lathe Measuring  Triple Axis LCD DRO Digital Position Readout 1

Lathe Measuring  Triple Axis LCD DRO Digital Position Readout 2

製品の説明


デジタル読み出しシステム

ES-8C の基本パラメータは次のとおりです。

センタリング(1/2)
メートル法 / インチ表示 (mm / インチ)
絶対 / 増分 (ABS / INC)
電源オフメモリ(30サブデータ)
199 サブデータ
参照メモリ (REF)
計算機を内蔵
ピッチ円直径 (PCD)
ラインホールポジショニング (LHOLE)
シンプルな「R」関数
スムーズな「R」機能
線形誤差補正
非線形誤差補正
Z軸の合計
軸速度表示
Bluetooth機能(オプション)
停電時位置機能(Easson アブソリュートリニアスケールでのみ動作)


BlueSync 機能を備えた ES-8C は、2019 年初頭に発表された新しいデジタル表示技術です。BlueSync 通信プロトコルは、DRO とモバイル デバイス間の通信リンクを設定するために Easson によって開発されました。当社のデジタル読み出しシステムの BlueSync 機能を使用すると、モバイル デバイスで電子作業図面を表示し、機械の動きやツールの位置と同期させることができます。blueSync の目的は、機械加工をより簡単に、楽しく、快適にすることです。

Lathe Measuring  Triple Axis LCD DRO Digital Position Readout 3

スイッチング電源レイアウトを使用する他のデジタル ディスプレイ メーカーとは異なり、Easson Digital 読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性と EMC の基準を満たすことができます。スイッチング電源はリニア電源トランスほど優れていません。

Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。

IEC61000-4-2 / GB / T 17799-2: 静電放電耐性(接触放電6000V、空中放電8000V)

IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性(パルス振幅2000V)

IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性(重畳パルス電圧ピーク2000V)

コネクタインターフェース


ピン 1 2 3 4 5 6 7 8 9
TTL信号 --- 0V --- グランド --- 5V B R
ケーブル --- オレンジ --- 地面 --- 黄色
