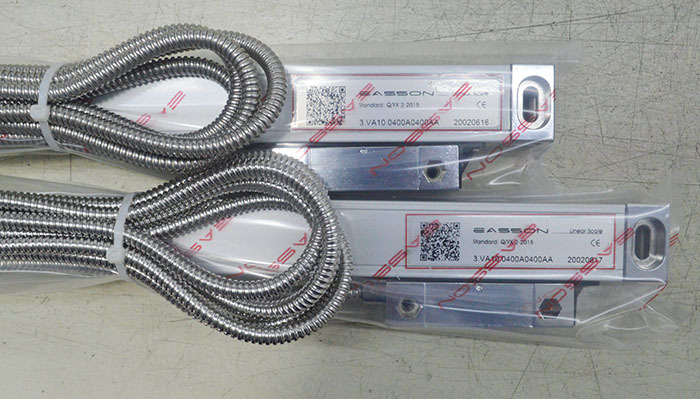

| 名前： | リニアガラススケール | キーワード： | リニアポジションエンコーダ |
|---|---|---|---|
| 測定基準: | 0.02mm | 長さ: | 50-1250mm |
| ディスプレー解像度： | 5µm | 保証： | 13ヶ月 |
| 力： | DC5V | 出力信号: | 10 ... |
製品詳細
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法

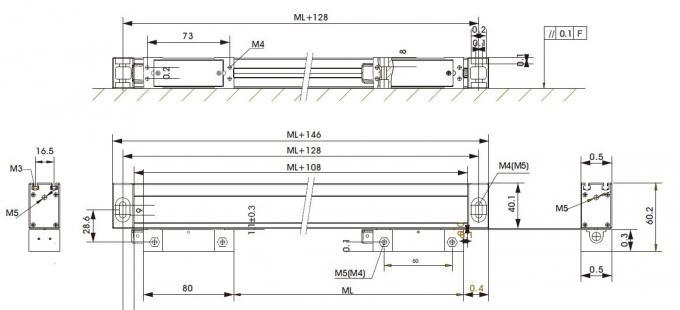

VA10 / VA 11 / VA 12 / VA 13 シリーズ

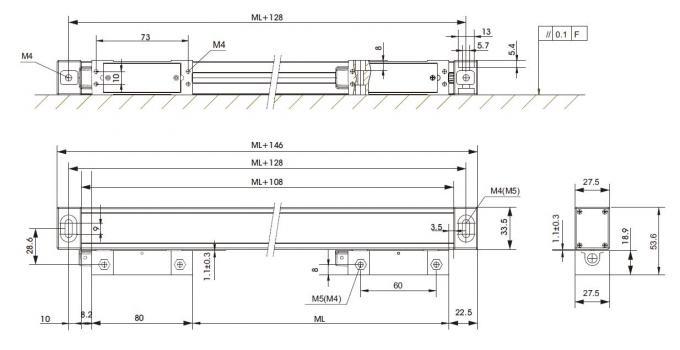

VA 20 / VA 21 / VA 22 / VA 23 シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
製品説明
高度な光学測定システム
VS / VA シリーズ スケールのスライド キャリアは、光学格子線形トランスデューサー用に 5 つのベアリング設計と 6 つのスプリングを使用しており、VA スケールがインストールによって影響を受けないようにし、オペレーターのインストールが位置合わせに適していない場合は、スプリングで角度を調整できます。
リーダーヘッドは依然として格子ガラスに最適な方法で取り付けられており、VA スケールの精度は中国本土の GS または他のブランドとはまったく異なります。
VA スケールには 9 ピン コネクタ内に小型の PCB があり、レーザー補正データは内部に保存されます。当社の LCD デジタル ディスプレイ ユニットを使用すると、補正データは ECF ファイル (補正ファイル) として DRO に直接ロードされ、精度は最大 ±2μm になります。
ダブルシールデザイン
GS シリーズ スケールのプラスチック シールは、耐油性、弾力性、耐久性に優れた先進的な素材で作られています。細心の注意を払って作られたリップ形状により、低い摺動抵抗が保証されます。
100%レーザー校正
すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
