| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | GS10 |
| 最小注文数量： | 1個 |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 月間3000台 |
| タイプ： | GS10 | ブランド名： | イーソン |
|---|---|---|---|
| 解決： | 0.005ミリメートル | 長さ： | 50-1000mm |
| 電源： | DC5V | 出力信号: | 10 ... |

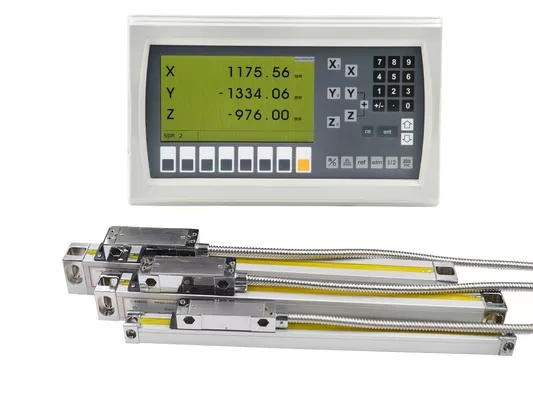

| 名前： | 旋盤用デジタル表示 | キーワード： | デジタル読み出し装置サプライヤー |
| ハイライト: |
CNC リニア エンコーダ、光学式リニアエンコーダ、ガラススケールリニアエンコーダ |
||

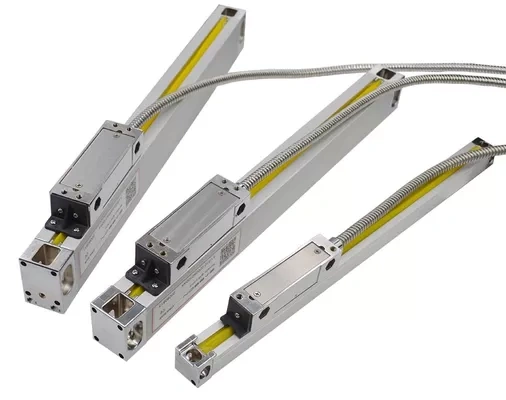

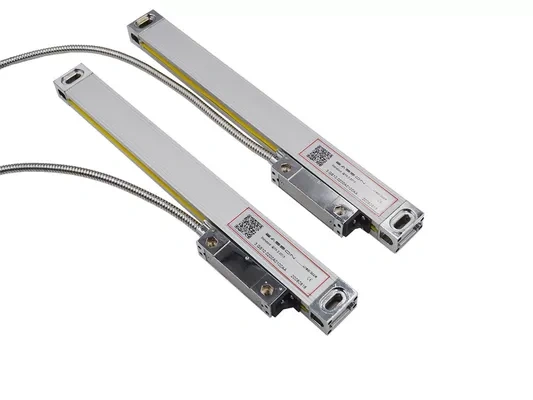

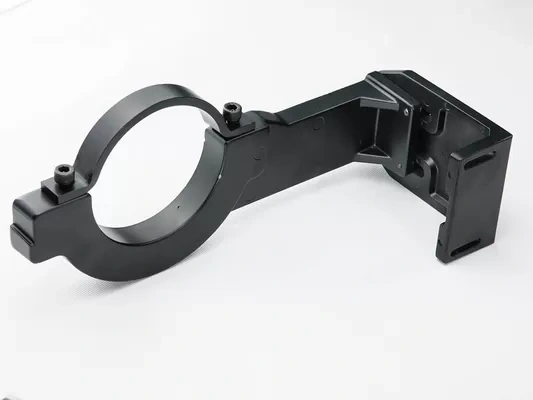

長さ測定レーザーガラス光学リニアスケールエンコーダ
製品ビュー
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 45°5ベアリング支持システム | 垂直5ベアリング支持システム | ||||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さ50mm毎の仕様です。 | 利用不可 | 長さ50mm毎の仕様です。 | |||||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様です。 | 長さごとに50mm刻み 最大500mmまで | ||||||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| 再現性 | 2μm（0.002mm） | ||||||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||||||
| 保護 | IP53 | ||||||||||||
| 電源 | DC5V±5% | ||||||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
描画
GS10 / GS11 / GS12 / GS13 シリーズ
GS30 / GS31 / GS32 / GS33 シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
製品説明
高度な光学測定システム
GS シリーズ スケールのスライド キャリアは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
ダブルシールデザイン
GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。
100%レーザー校正
すべてのリニアガラススケールは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
精度レポート
各光学リニアエンコーダには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
