| キーワード1: | 高解像度スケール | 名前： | 高解像度リニアエンコーダ |
|---|---|---|---|
| キーワード： | フライス盤、旋盤、研削盤、ボーリング盤 | 電源： | 交流110V - 220V |
| 言語: | 20の選択肢 | ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm |
| 総重量: | 2.5キロ | 出力信号: | 10 ... |
製品導入

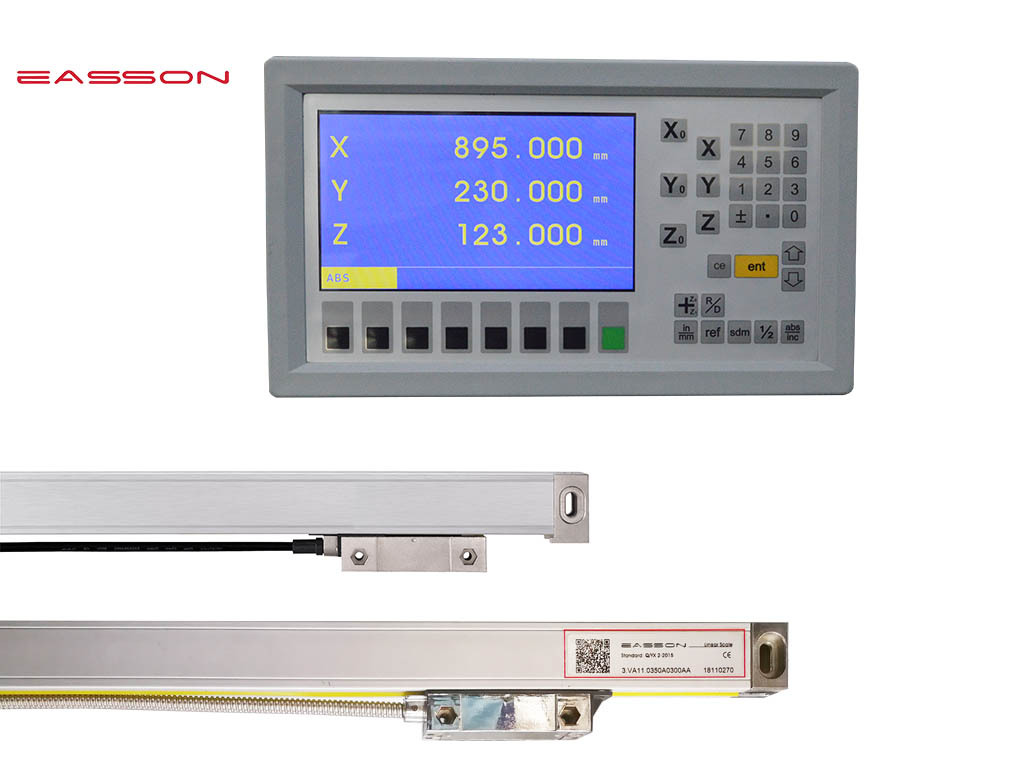

EA-926 3 軸多機能 LCD デジタル表示器は汎用性が高く、設定を調整するだけでフライス盤、旋盤、ボーリング盤、研削盤などのさまざまな機械に適応できます。フライス盤の R 機能やライン穴の位置決めなど、豊富なグラフィック処理機能を備えています。
EA-926 は、7 インチのカラー LCD ディスプレイ画面を備えており、すべての DRO 機能の動的なグラフィック表示と連続的なグラフィック指示を提供し、使いやすさを向上させています。さらに、使いやすさをさらに高めるために、DRO の表示メッセージを複数の言語のいずれかに設定できます。
1. 英語 2. 中国語 3. ドイツ語 4. スペイン語 5. イタリア語 6. ポルトガル語 7. アラビア語 8. チェコ語 9. フランス語 10. ヒンディー語 11. インドネシア語 12. 日本語 13. 韓国語 14. ペルシャ語 15. ルーマニア語 16. ロシア語 17. スウェーデン語 18. タイ語 19. トルコ語 20. ベトナム語
製品パラメータ
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |

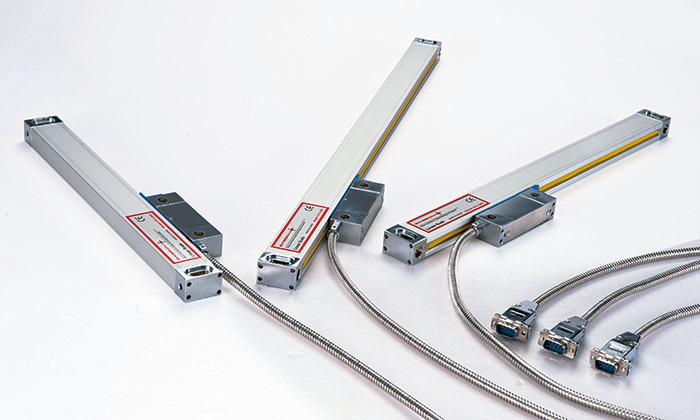

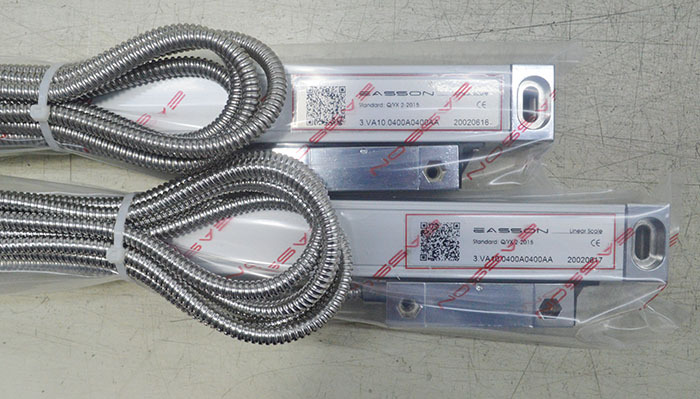

光学式リニアスケール | リニアスケール | 光学ガラススケール
高度な光学測定システム - リーダーヘッド
VS リニアスケールリーダーヘッドの利点:
光学式リニアスケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson 光学リニア スケールは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
