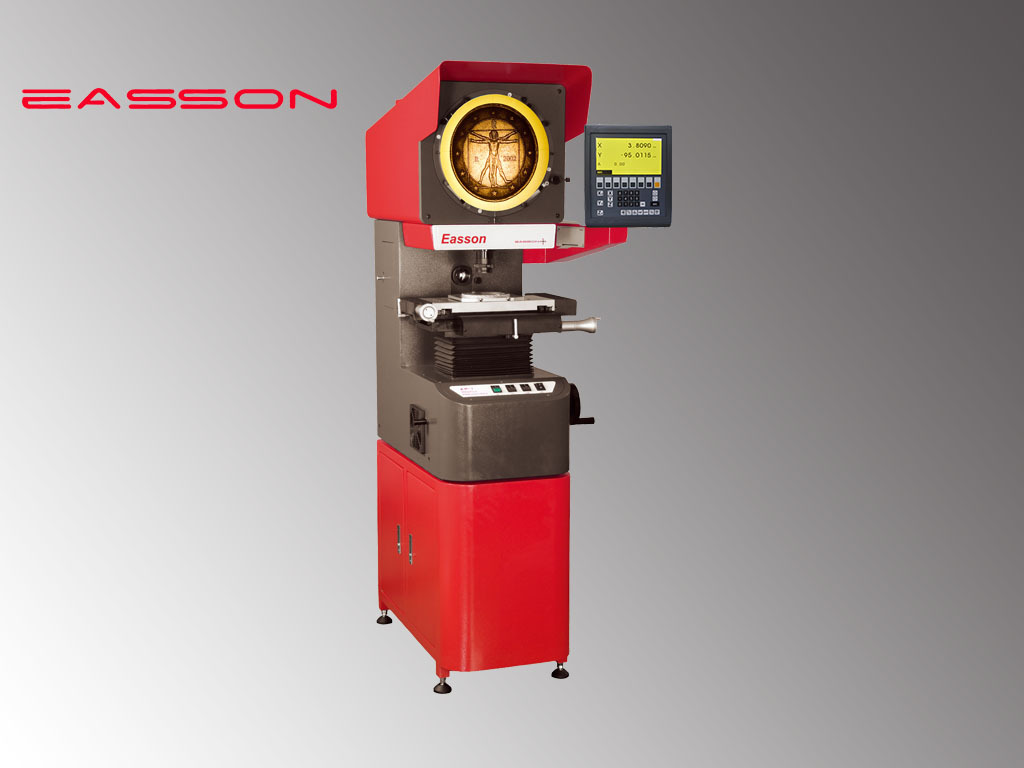

水平垂直測定デジタル光学コンパレータマシン

測定範囲: 250×150×90mm 正確さ: (3+L/100)μm
光学レンズ: 10倍、20倍、50倍を1つのオプションで ディスプレー解像度: 0.001ミリメートル
電源: 交流220V 角度分解能: 0.01度
  • 水平垂直測定デジタル光学コンパレータマシン
  • 水平垂直測定デジタル光学コンパレータマシン
  • 水平垂直測定デジタル光学コンパレータマシン
説明

高精度デジタル光学コンパレータ測定機 EP-1 垂直光学プロファイルプロジェクター

製品説明


光学プロファイルプロジェクター EP-2010 は、ネジ、機械、金属、電子などの分野で高精度かつ効果的な測定機です。

EP シリーズの高精度光学プロファイル プロジェクターは、円、線の角度など、一般的な幾何学的特徴すべてに対して正確な 2D 測定を提供します。すべての測定結果は、さらにデータ処理するために印刷できます。

EP シリーズ光学プロファイル プロジェクターは、金型製造、成形工具製造、ねじ製造、ギア製造などにおけるすべての重要な寸法測定用に設計されています。

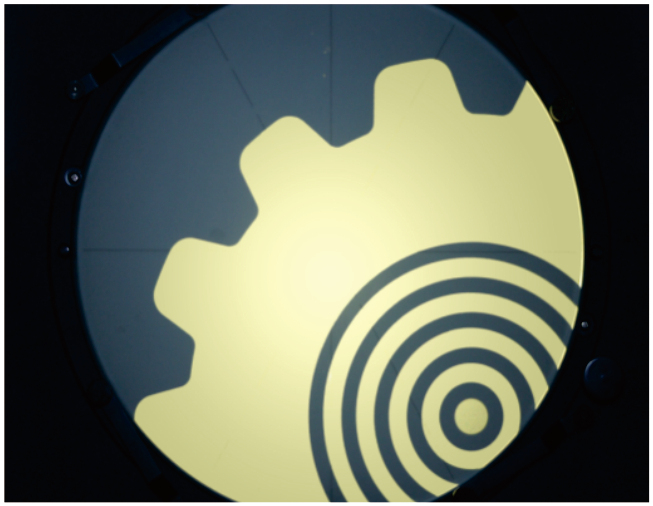

Measuring Horizontal Vertical Digital Optical Comparator Machine 0

動作原理

EP シリーズ プロファイル プロジェクターの動作原理は次のとおりです。ワーク ピース Y がテーブル表面に配置され、ワーク ピースの下に平行光線照明システム S1 があり、ランプ S1 からの光が光学系 K1 と C1 によって平行光線にされ、ワーク ピース Y の画像が精密拡大レンズ O に正確に投影され、その画像は 2 つの平面ミラー M1 と M2 を通過して反射され、最終的にスクリーン P に投影されて拡大画像 Y' になります。

Measuring Horizontal Vertical Digital Optical Comparator Machine 1

拡大画像Y'は寸法精度が高いため、作業者はガラス格子スケールで拡大画像Y'を測定してワークピースYの寸法を知ることができます。

EP シリーズ プロファイル プロジェクトには、XY テーブルに高精度デジタル読み出しシステムが搭載されており、オペレーターは拡大画像を使用してワークピースの寸法を直接読み取ることができます。

Measuring Horizontal Vertical Digital Optical Comparator Machine 2

堅牢な摩擦伝達システム

通常のリードスクリュー伝達システムでよくあるバックラッシュの問題を回避するために、XY 移動にはロッド ベース摩擦伝達システムが使用されます。このソリューションは、非常に滑らかで感度が高く、バックラッシュのない位置決めを提供し、簡単で正確な測定を保証します。

Measuring Horizontal Vertical Digital Optical Comparator Machine 3

高精度リニアガイドウェイ

すべての X、Y、Z 軸の動きに高精度のリニア ガイドが使用されています。この設計により、非常に高い直線性の動きと、その結果として高い測定精度が実現します。

Measuring Horizontal Vertical Digital Optical Comparator Machine 4

高安定性機械鋳造

金属鋳造品の内部応力による変形を避けるため、通常の内部応力解放プロセス(焼き戻し)に加え、すべての EP-1 鋳造品は、コンピュータ制御の振動応力解放によってさらに応力解放されます。このプロセスにより、高い寸法安定性と長期にわたる測定精度が保証されます。

技術仕様


モデル EP-1510 EP-2010 EP-2515
テーブル寸法 300x170mm 350x170mm 420x250mm
ガラス寸法 175x127mm 225x120mm 290x190mm
X軸移動 150mm 200mm 250mm
Y軸移動 100mm 100mm 150mm
Z軸移動(フォーカス) 90mm
X、Y軸の表示解像度 0.001ミリメートル
正確さ (3+L/100)μm
角度測定 0 ~ 360°
角度分解能 0.01°
輪郭の歪み 0.08%
スクリーン直径 315ミリメートル 415ミリメートル
レンズの倍率 10倍、20倍、50倍、1つ選択
デジタル表示 ES-12B

ES-12P LCD DRO測定システムの仕様:

X、Y軸リニアトランスデューサー
軸ロータリーエンコーダ
解決 0.001mm (X,Y軸) / 0.01度(A軸)
座標 X、Y、極座標系
メモリ 99 個の特徴メモリ、10 個の座標メモリ
エラーコンプ 線形および非線形誤差補正
I/Oインターフェース RS-232C I/Oインターフェース
幾何学的
測定
機能
3点円測定。
ポイント測定;
2点の距離測定。
2 つのポイントが線測定を形成します。
2本の線の交差の測定。
4点の線交点測定。
点 線 垂直投影

人間工学に基づいた設計のマシンベース:

EP-1 を最も快適に操作できるプロジェクターにするために、EP-1 にはユーザーが選択できるマシン ベースが用意されています。立ったまま操作するマシン ベースは、ユーザーがプロジェクターを使用して少量のワーク ピースを個別に測定する現場での使用に最適です。

(EP-1510 標準にはマシンベースは含まれておらず、お客様の選択によるアクセサリの 1 つとして提供されます)

Measuring Horizontal Vertical Digital Optical Comparator Machine 5
