| 名前： | 測定スケール | キーワード： | 光学測定 |
|---|---|---|---|
| 出力信号: | DTTL | 測定範囲: | 50 - 3000ミリメートル |
| 解決： | 0.02µm | 正確さ： | ± 3μm / ±5μm 500mm以内 |
| 材料： | ABSプラスチック | 電源： | DC5V |
製品仕様書
| GS65 | ||
| 測定基準 | 80μm（0.08mm）ピッチの格子ガラス | |
| 測定システム | 反射型フェーズドアレイ光学システム | |

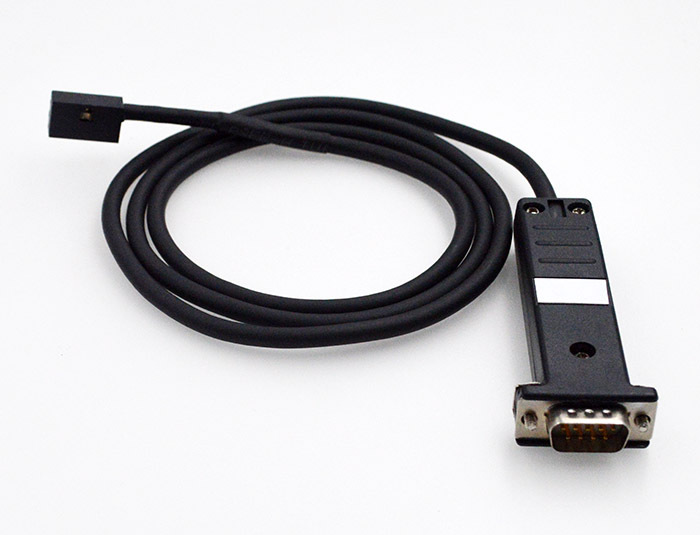

| リーダーキャリッジ | 非接触オープングレーティングキャリッジ | |
| 解決 | 0.02μm（20ナノメートル） | |
| 測定旅行 | 120mm | G1: 標準長さ: 120mm、ユーザーの要望に応じてカット可能 |
| 500mm | G2: 標準長さ: 500mm、ユーザーの要求に応じてカット可能 | |
| 1000mm | G2: 標準長さ: 1000mm、ユーザーの要求に応じてカット可能 | |
| 1200 - 3000mm | G3: 仕様ごとに200mmごと | |
| 正確さ | 50 - 500mm | ±3μm / ±5μm |
| 550 - 1000mm | ±5μm / ±10μm | |
| 1200 - 3000mm | ±10μm/m | |
| ヒステリシス | 精度に含まれる | |
| マックス・スピード | 180m / 分 | |
| 供給 | DC5V±5% | |
| 出力信号 | CPEバスシリアルデータインターフェース | |
| 出力コネクタ | DSUB 9ピン | |
反射オープングレーティングスケールの利点:反射オープン グレーティング スケールは、さまざまな精密測定および位置決めシステムで使用されており、他のタイプのスケールに比べて明確な利点があります。反射オープン グレーティング スケールを使用する主な利点は次のとおりです。
測定精度は3種類から選択可能：±3μm、±5μm、±10μm
設置寸法
リーダーヘッドのサイズが小さいため、スケールの取り付けが非常に簡単で便利です。リーダーヘッドを固定する取り付け方向には2種類あります。
タイプA
タイプB
格子ガラス寸法
| ガラス寸法 | 高さ(mm) | 厚さ(mm) | 測定移動量(mm) |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
GS65 には、異なる寸法の格子ガラスが 3 種類あります。 6.2mm×1mmガラス、 12mm×2mmガラス、そして12mm×3mmガラス。

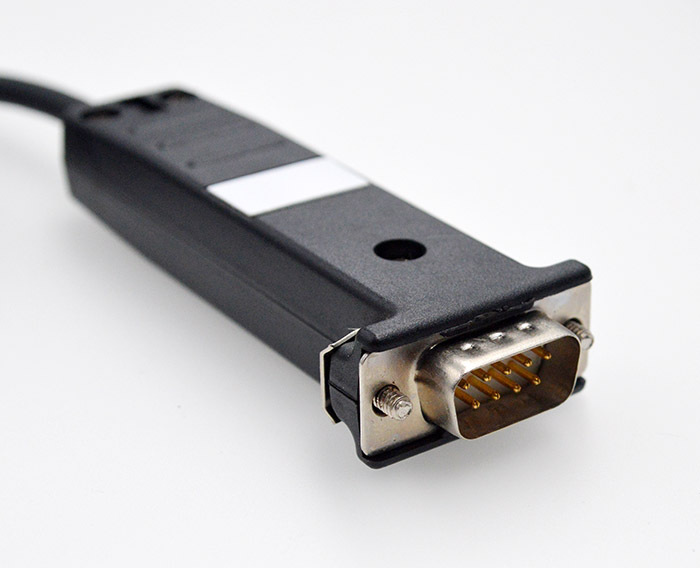

コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | A- | 黄色 |
| 2 | 0V | 白 |
| 3 | B- | 赤 |
| 4 | グランド | 銀 |
| 5 | R- | 黒 |
| 6 | あ | 緑 |
| 7 | 5V | 茶色 |
| 8 | B | 青 |
| 9 | R | グレー |
よくある質問
1. Q: OEM カスタマイズ サービスを受け入れましたか?
A: もちろん、標準製品だけでなく、注文数量に応じてお客様のご要望に合わせたカスタマイズされた製品もご提供できます。
2. Q: 御社では主に何を生産していますか?
A: 当社は主にビジョン測定機、光学プロファイルプロジェクター、デジタル読み出しシステム（カウンター）、リニアエンコーダガラススケールを製造しています。CNCリニアスケール
3. Q: 露出型リニアエンコーダスケール格子ガラスにはどのような材質が使用できますか?
A: 通常のガラスと石英ガラス
4. Q: 露出型リニアスケールはどのくらいの期間生産できますか?
A: 最大3000mmの長さです。
5. Q: 保証:
A: 当社が提供するすべての製品は13か月間（出荷日から）
6. Q: テクニカルサポート:
当社にはアフターサービスシステムのための専門技術サポートチームがあります。技術的な問題がございましたら、お気軽にお問い合わせください。
7. Q: お支払い:
デフォルトでは出荷前の 100% T/T 支払いですが、支払い条件について他のリクエストが必要な場合は、お気軽にお問い合わせください。
