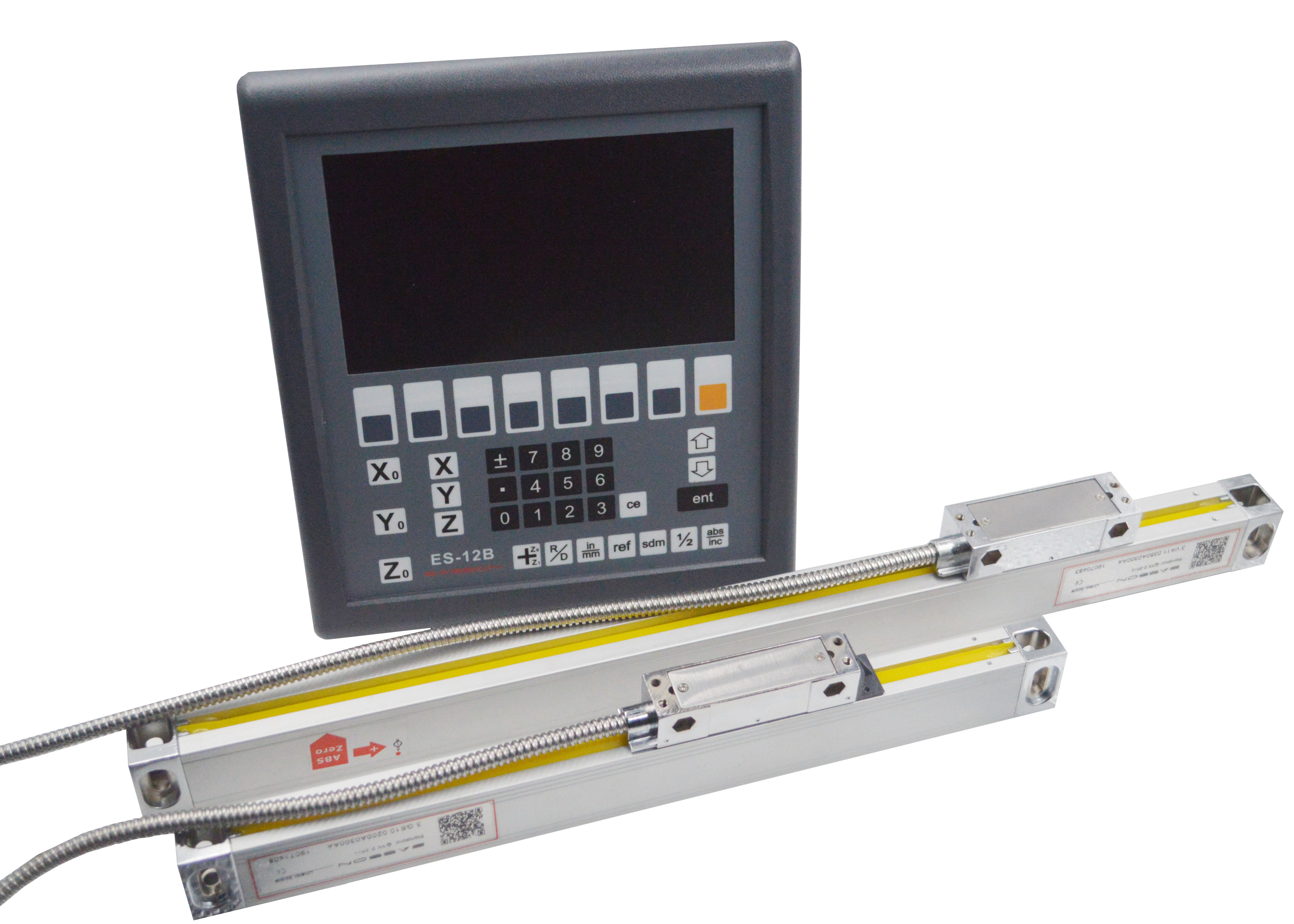

| 名前： | リニアスケールエンコーダ | キーワード： | 線形スケール地理 |
|---|---|---|---|
| 測定基準: | 0.02ミリ | 長さ: | 50-1250ミリメートル |
| ディスプレー解像度： | 1µm | 構造： | 6 スプリングプッシュアンドプル |
| 電源： | DC5V | 出力信号: | 10 ... |

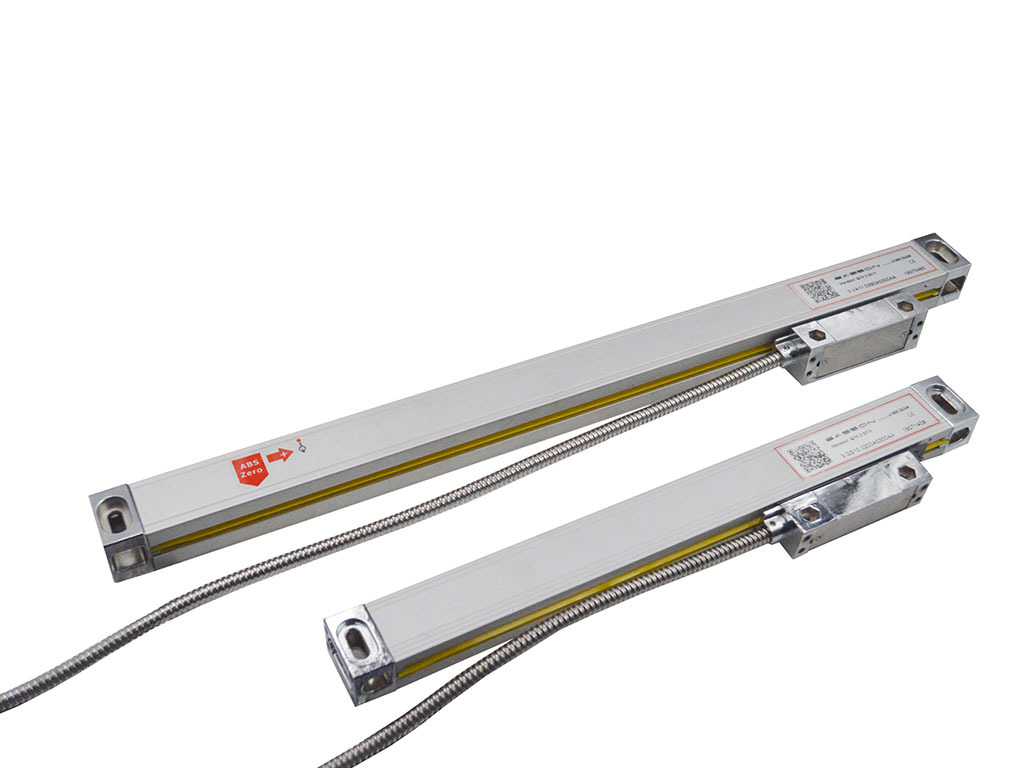

Easson は 2010 年から絶対リニア スケールの開発に真剣に取り組んでおり、2 年間の努力を経て、2012 年に絶対リニア スケールの最初の 3 シリーズを発売しました。2014 年に Easson は絶対リニア スケールの開発を完了し、お客様に包括的な選択肢を提供しています。

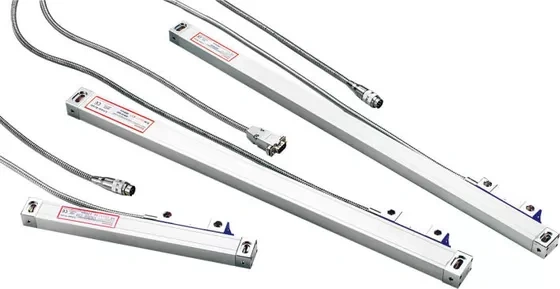

高度な光学測定システム
VS/VA シリーズ スケールのスライド キャリアには、光学格子リニア トランスデューサ用の 5 つのベアリング設計と 6 つのスプリングが組み込まれており、VA スケールが設置の問題の影響を受けないようにします。さらに、設置時に位置合わせが正しく実行されなかった場合でも、スプリングによって角度を調整できます。
リーダーヘッドは依然として格子ガラスに最適な方法で取り付けられており、VA スケールの精度は中国本土の GS または他のブランドとはまったく異なります。
VA スケールには 9 ピン コネクタ内に小型の PCB があり、レーザー補正データは内部に保存されます。当社の LCD デジタル ディスプレイ ユニットを使用すると、補正データは ECF ファイル (補正ファイル) として DRO に直接ロードされ、精度は最大 ±2μm になります。
絶対線形スケールの原理
絶対線形スケールは、絶対格子マスクと増分格子マスクの 2 つの異なる格子マスクで構成されています。各マスクには独自の目的があります。絶対格子マスクは、格子ガラス全体にさまざまなパターンを備えており、測定範囲全体にわたって低解像度でありながら明確な位置読み取りを提供します。
インクリメンタル グレーティング マスクは、グレーティング ガラス全体にわたって同一の繰り返しマスク パターンであり、信号補間用の非常に安定した高品質の電子信号を提供し、非常に高い精度と解像度の位置読み取りを実現します。
特徴と利点:
1.高い正確性
2. 使いやすい
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VA10 / VA11 / VA12 / VA13 シリーズ
VA20 / VA21 / VA22 / VA23 シリーズ
コネクタインターフェース
金メッキのピンは、接続不良や腐食を防ぐために使用されます。コネクタ内部の小型 PCB により、VA シリーズ アブソリュート リニア スケールはレーザー補正データを組み込み、当社の LCD DRO に直接接続できるため、高い測定精度が保証されます。
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | —— | —— |
| 2 | 0V | オレンジ |
| 3 | —— | —— |
| 4 | グランド | グランド |
| 5 | —— | —— |
| 6 | あ | 黄色 |
| 7 | 5V | 赤 |
| 8 | B | 緑 |
| 9 | R | 茶色 |
100%レーザー校正
すべてのリニア エンコーダは、当社独自のレーザー干渉計を使用して綿密に校正されており、製品の品質とトレーサビリティを保証する精度テスト レポートを提供しています。
QRコードによる精度レポート
各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
