| 名前： | 高品質スケール | キーワード： | 高解像度エンコーダ |
|---|---|---|---|
| 使用法： | フライス盤、旋盤、研削盤 | 電源： | 交流110V - 220V |
| 言語: | 20の選択肢 | ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm |
| 総重量: | 3キロ | 出力信号: | 10 ... |
製品導入

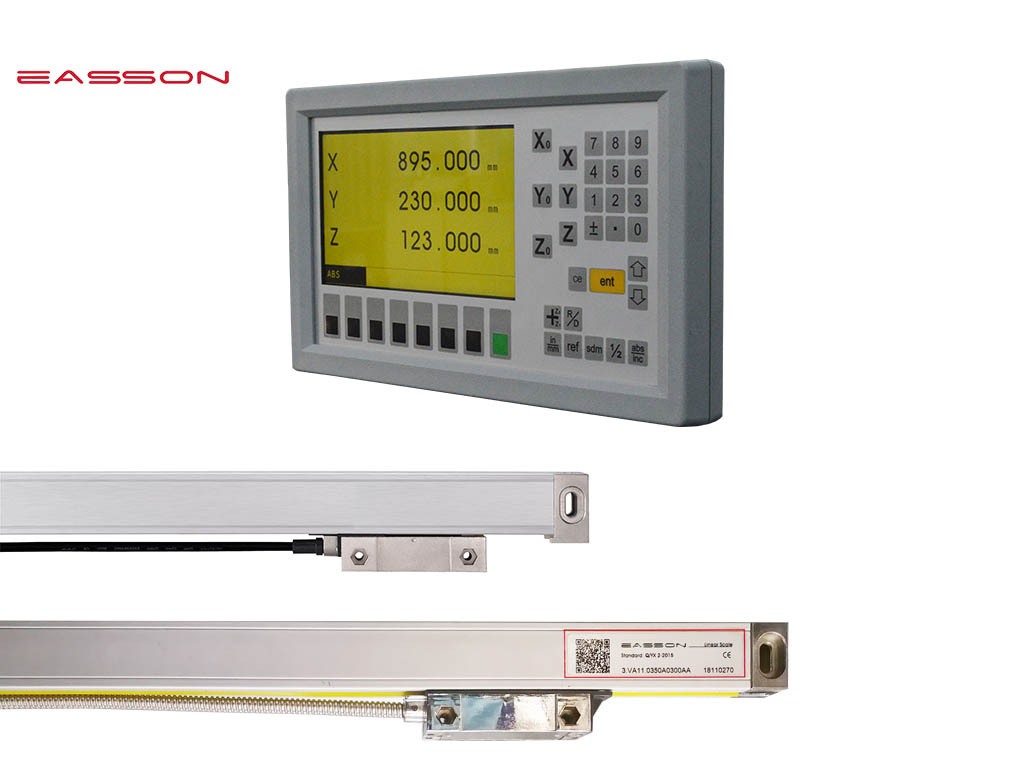

EA-926 LCD は、フライス盤、旋盤、研削盤、中ぐり盤など、さまざまな工作機械に適した、Easson の最新の多機能デジタル読み出しシステムです。
リニア エンコーダ スケールと統合すると、EA シリーズの読み取り装置は変位値を正確に表示し、NC/CNC 機能を有効にします。この信頼性が高く、効率的でコスト効率に優れたデジタル読み取り装置は、優れたパフォーマンスを求める人にとって不可欠です。
製品パラメータ
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |

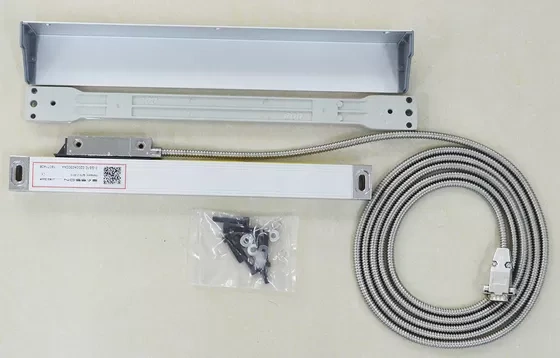

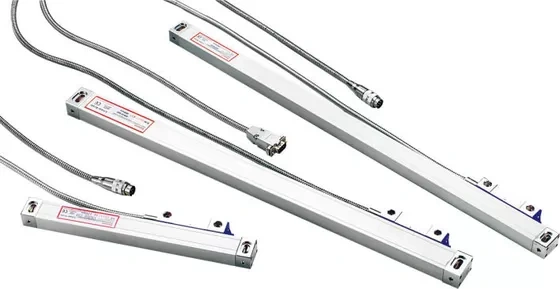

光学式リニアスケール | リニアスケール | 光学ガラススケール
高度な光学測定システム - リーダーヘッド
VS シリーズの光学リニアスケールは、光学格子リニアトランスデューサー用の 5 つのベアリング設計と 6 つのスプリングを組み込んだスライドキャリア構成により、現在の中国本土市場で見られる一般的な光学ガラススケールとは一線を画しています。この設計により、特に長い旋盤機械で使用されるような長い寸法のスケールに対して、より信頼性の高いサポートブラケットシステムが実現します。さらに、VS シリーズの精度は、旧タイプの GS20 シリーズの長いスケールの精度を上回っています。
光学式リニアスケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson 光学リニア スケールは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
