| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | ES8C |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
| 名前： | デジタルドロ | 応用： | フライス盤、旋盤、研削盤、ボーリング盤 |
|---|---|---|---|
| 力： | 110V - 220V、50Hz | 言語: | 20の選択肢 |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 総重量: | 3キロ |
| 出力信号: | 10 ... | キーワード： | デジタルリニア測定スケール |
| ハイライト: |
デジタル表示リニアスケール、デジタル表示線形スケール地理、イーソン線形数値スケール |
||
光学ガラスデジタル読み取りリニアスケール地理測定

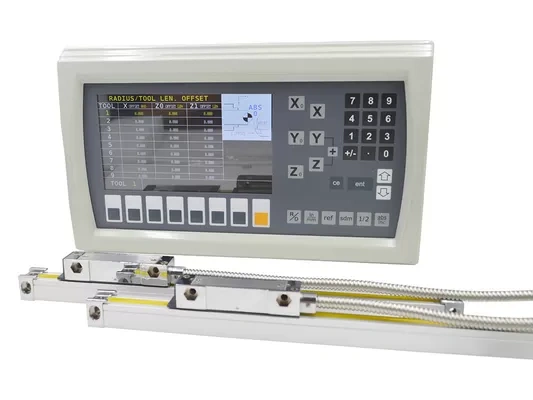

デジタル読み出し製品パラメータ
| モデル | ES-8C | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | TTL信号 | ||
| 電源 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3 | ||
| 入力周波数 | 2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2 個または 3 個のリニアエンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||

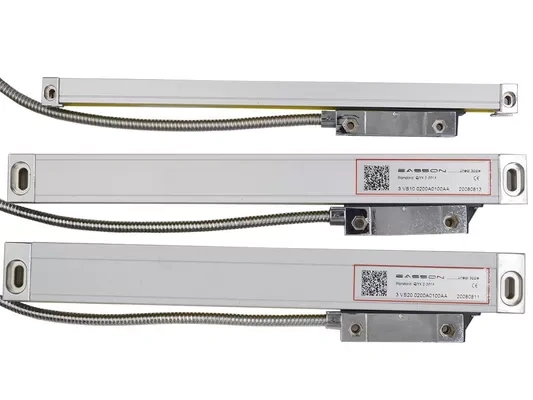

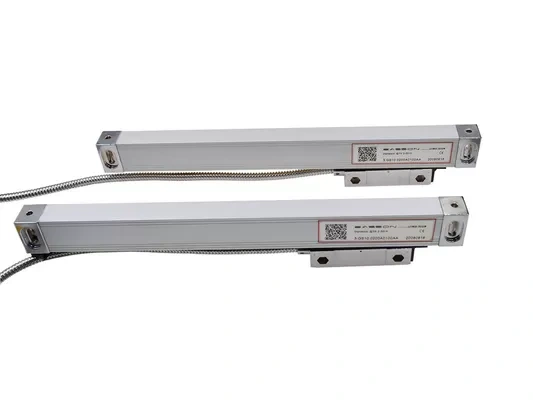

光学式リニアスケール | リニアスケール | 光学ガラススケール仕様
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 45°5ベアリング支持システム | 垂直5ベアリング支持システム | ||||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 100-1200mm | 長さ50mm毎の仕様です。 | 利用不可 | 長さ50mm毎の仕様です。 | |||||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様です。 | 長さごとに50mm刻み 最大500mmまで | ||||||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| 再現性 | 2μm（0.002mm） | ||||||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||||||
| 保護 | IP53 | ||||||||||||
| 電源 | DC5V±5% | ||||||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
GS10 / GS11 / GS12 / GS13 シリーズ
GS30 / GS31 / GS32 / GS33 シリーズ

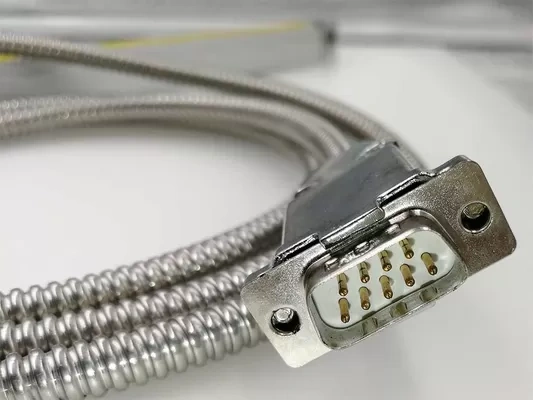

DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson 光学リニア スケールは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
