| 名前： | CNC ドロ | キーワード： | 直線測定ツール |
|---|---|---|---|
| 電源： | AC 110V - 220V、50Hz | 言語: | 20の選択肢 |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 総重量: | 3キロ |
| 出力信号: | 10 ... |
製品導入

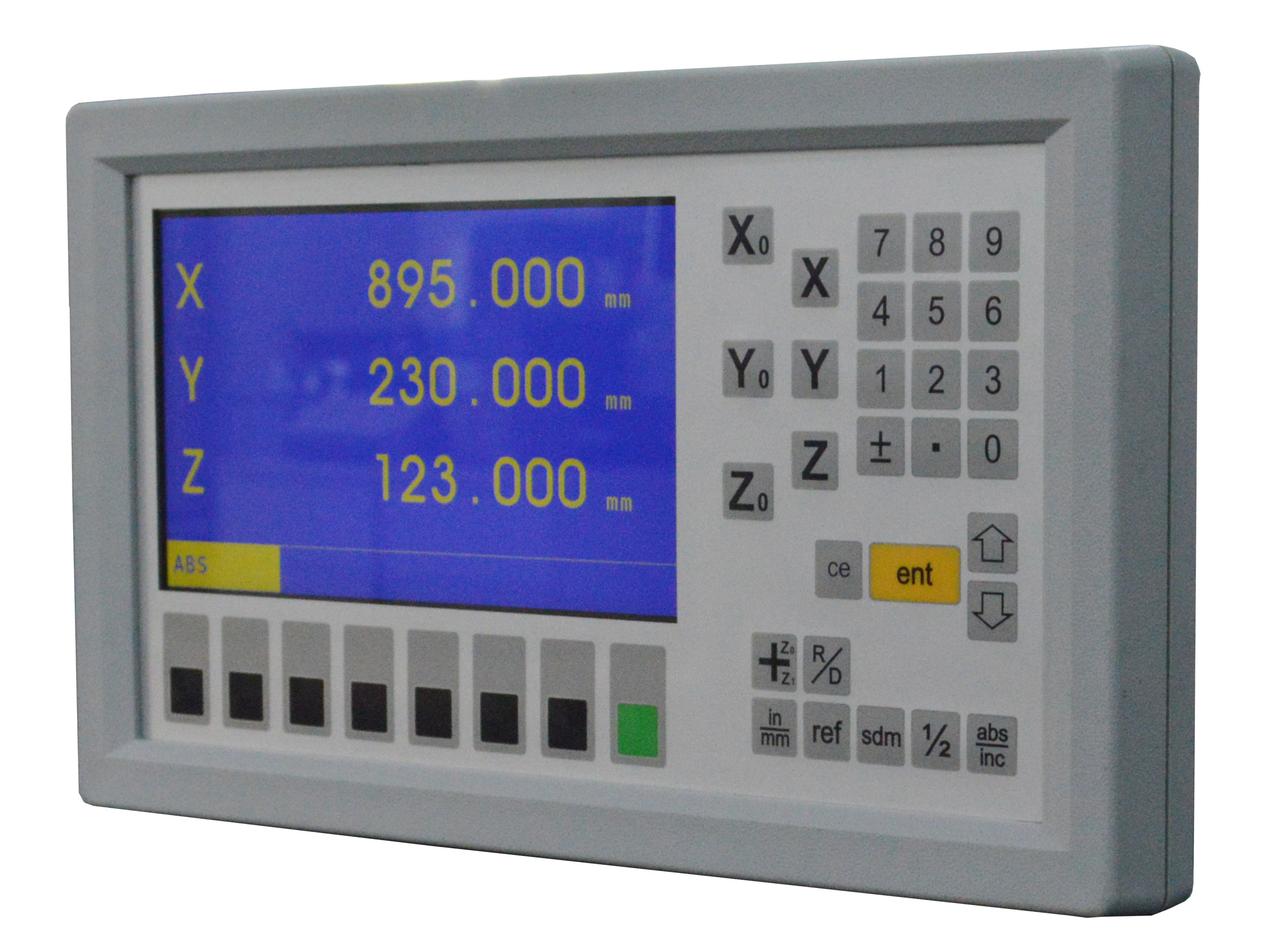

EA-926 LCD は、2020 年に Easson が発売した最新の多機能デジタル表示器です。これは、フライス盤、旋盤、研削盤、ボーリング盤などのさまざまな工作機械に適用されている、実用的で多機能な光学リニア スケール デジタル ディスプレイです。
技術仕様
| モデル番号 | EA-926 | ||
| 軸 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電源 | 110V / 220V | ||
| 正味重量（KGS） | 2 | ||
|
最大入力 |
2MBHz | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3つの光学ガラススケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMC試験装置
すべての Easson Digital Readout 製品は EMC 仕様に合格する必要があります。当社には、電磁両立性をテストするための EMC テスト ESD 耐性テスターの完全なセットがあります。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
DROの高度な機能: 非線形誤差補正
フライス盤の高度な機能

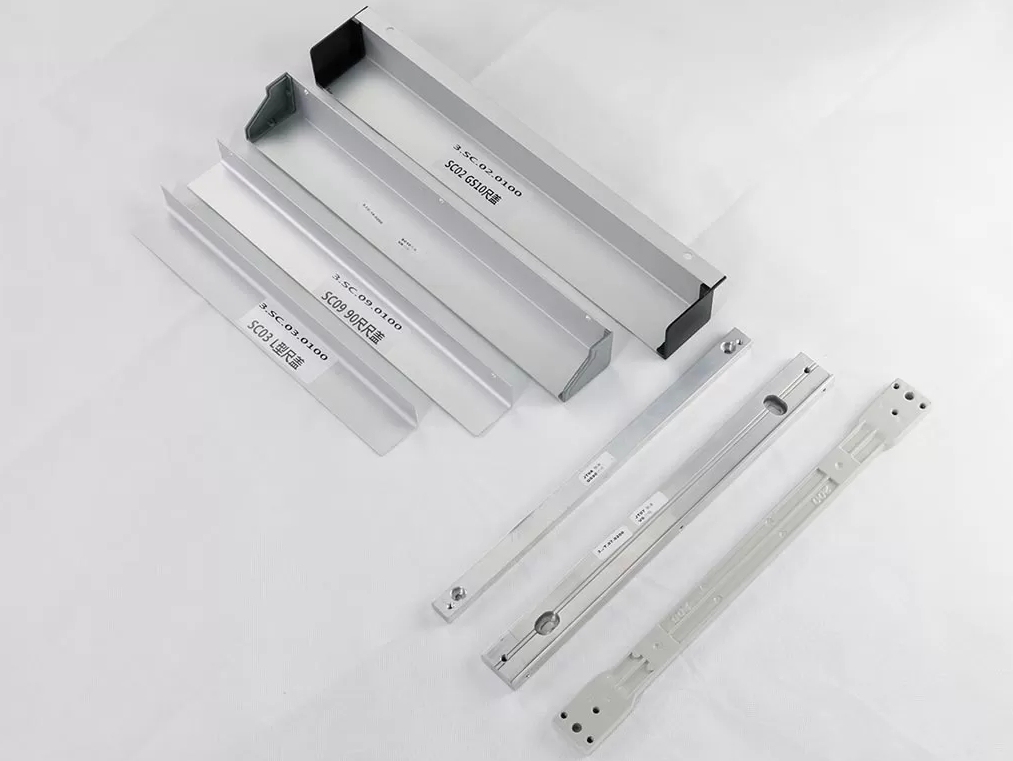

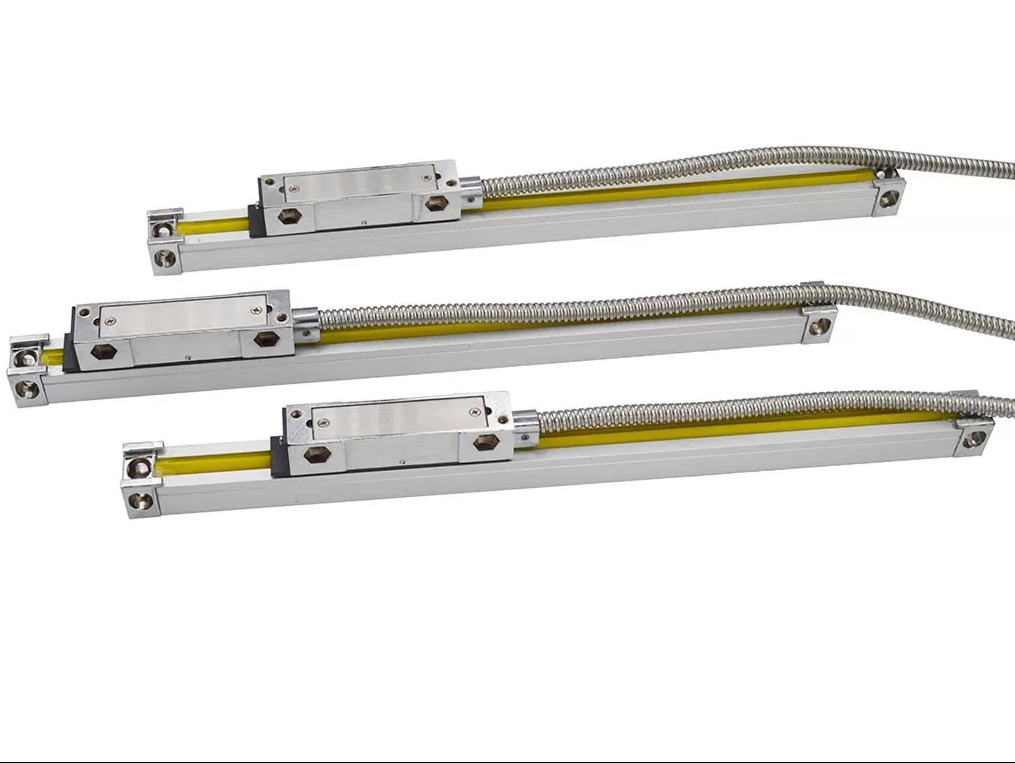

光学ガラススケール | リニアエンコーダ | リニアガラス定規
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
老化試験
エージングテストでは、製品のプロセス、設計、材料などの欠陥の有無を確認できます。そのため、このテストを使用して、製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。
イーソン計測テクノロジー株式会社は1995年に設立され、精密測定機器の設計と製造を行っているメーカーです。常に品質、技術、革新に取り組んでいます「当社はお客様に優れた製品を最もリーズナブルな価格でご提供いたします。」
