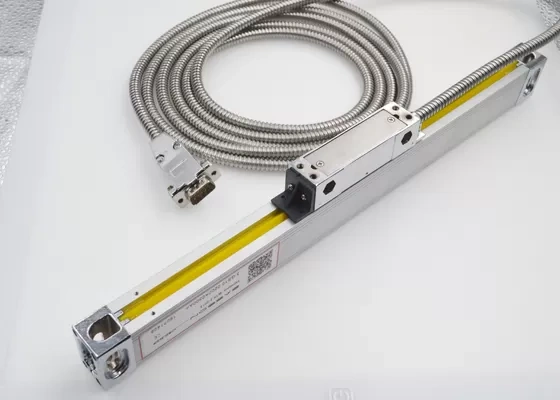

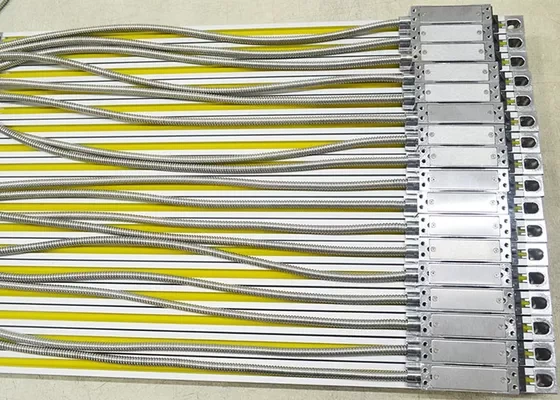

位置マイクロミニチュアアブソリュート旋盤リニアガラススケール

製品詳細:
原産地: 中国
ブランド名: イーソン
認証: CE
モデル番号: GS30
支払いおよび配送条件:
最小注文数量: 1セット
パッケージの詳細: カートン
納期: 3営業日
支払い条件: T/T
供給能力: 月間3000台
  • 位置マイクロミニチュアアブソリュート旋盤リニアガラススケール
  • 位置マイクロミニチュアアブソリュート旋盤リニアガラススケール

説明

名前: デジタル位置表示 ディスプレー解像度: 5µm
長さ: 50-550ミリメートル 保証: 13ヶ月
力: DC5V 出力信号: 10 ...
使用法: 小型旋盤 キーワード: ディスプレイ付きデジタル表示
ハイライト:

小型アブソリュートリニアエンコーダ

Easson GS30 マイクロ リニア エンコーダ

Easson GS30 リニア エンコーダ センサー

位置マイクロミニチュアアブソリュート旋盤リニアガラススケール

製品仕様書


GS10 GS11 GS12 GS13 GS20 GS21 GS22 GS23 GS30 GS31 GS32 GS33
測定基準 ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム 45°5ベアリング支持システム 垂直5ベアリング支持システム
解決 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
測定旅行 100-1200mm 長さ50mm毎の仕様です。 利用不可 長さ50mm毎の仕様です。
1300-3000mm 利用不可 長さ100mm毎の仕様です。 長さごとに50mm刻み 最大500mmまで
正確さ 100-450mm ±8μm ±5μm ±8μm ±5μm -- ±8μm ±5μm ±8μm ±5μm
500-800mm ±10μm ±8μm ±10μm ±8μm -- --
1050-2000mm ±15μm ±12μm ±15μm ±12μm -- --
1300-3000mm -- ±25μm --
再現性 2μm(0.002mm)
ヒステリシス 3μm(0.003mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ... 10 ... 422 422 10 ... 10 ... 422 422 10 ... 10 ... 422 422


設置寸法


GS10 / GS11 / GS12 / GS13 シリーズ

GS20 / GS21 / GS22 / GS23 シリーズ

GS30 / GS31 / GS32 / GS33 シリーズ


コネクタインターフェース


DSUB9ピン

ピン 10 ... 422A
信号 ケーブル 信号 ケーブル
1 —— —— A- 黄色
2 0V オレンジ 0V
3 —— —— B-
4 グランド グランド グランド グランド
5 —— —— R-
6 黄色
7 5V 5V 茶色
8 B B
9 R 茶色 R グレー

DIN 7ピン

ピン ケーブル 10 ...
1 オレンジ 0V
2 —— ——
3 黄色
4 B
5 5V
6 茶色 R
7 地面 グランド
場合 地面 グランド


製品説明


高度な光学測定システム

GS シリーズ スケールのスライド キャリアは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。

ダブルシールデザイン

GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。

100%レーザー校正

すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。

精度レポート

各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
