| 名前： | リニアスケール | キーワード： | 機械スケール |
|---|---|---|---|
| 出力信号: | DTTL | 測定範囲: | 50 - 3000ミリメートル |
| 解決： | 0.02µm | 正確さ： | ± 3μm / ±5μm 500mm以内 |
| 材料： | ABSプラスチック | 電源： | DC5V |
製品導入

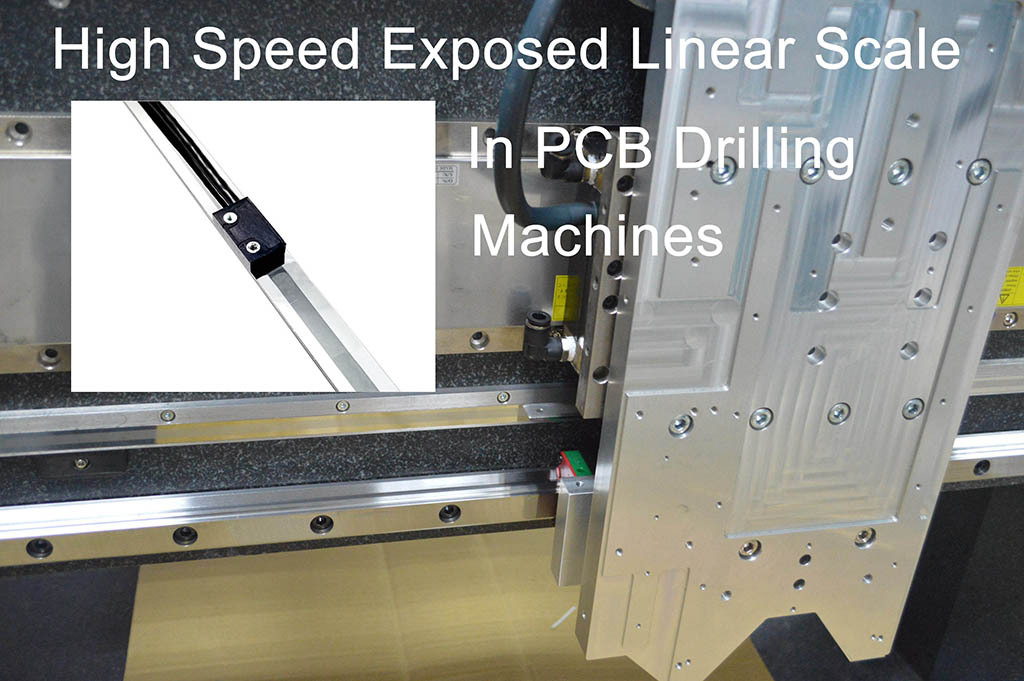

GS65 露出型リニアスケールは、ビデオ測定機、PCB ドリル機、座標測定機、リニアモーターなどの高速かつ高精度のアプリケーション向けに設計されています。GS65 独自の非接触補正フェーズドアレイ反射オープングレーティング測定システムは、高精度でバックリッシュのない位置読み取りを提供します。
GS65高精度露出格子スケールの利点

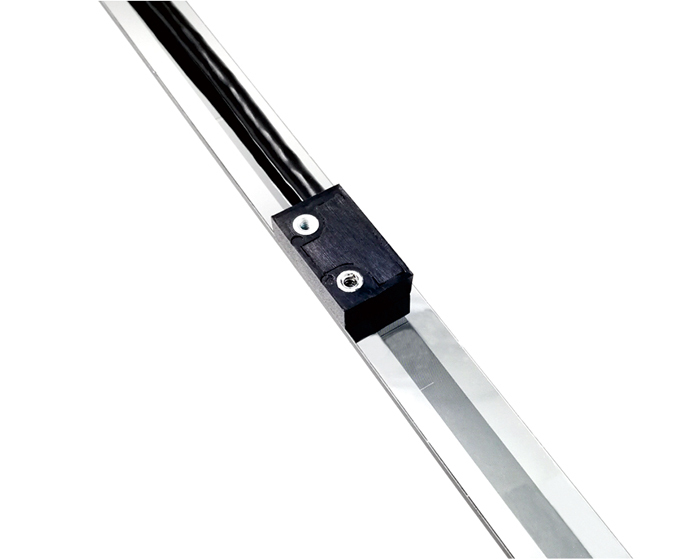

GS65 は地球上で最も小さいグレーティング スケールの 1 つで、2 種類の小型リーダー ヘッド ハウジングが用意されており、それぞれ 2 つの異なる取り付け方向が提供されるため、スケールの取り付けが非常に簡単になります。
GS65 の標準解像度は 0.02μm (20 ナノメートル)、最大測定速度は 180m/分、加速度は最大 4G です。
製品仕様書
| モデル | GS65 | |
| 測定基準 | 80μm（0.08mm）ピッチの格子ガラス | |
| 測定システム | 反射型フェーズドアレイ光学システム | |
| リーダーキャリッジ | 非接触オープングレーティングキャリッジ | |
| 解決 | 0.02 μm ( 20 ナノメートル ) | |
| 測定旅行 | 120mm | G1: 標準長さ: 120 mm、ユーザーの要求に応じてカット可能 |
| 500mm | G2: 標準長さ: 500 mm、ユーザーの要求に応じてカット可能 | |
| 1000mm | G2: 標準長さ: 1000 mm、ユーザーの要求に応じてカット可能 | |
| 1200 - 3000mm | G3: 仕様ごとに200 mmごと | |
| 正確さ | 50 - 500mm | ±3μm / ±5μm |
| 550 - 1000mm | ±5μm / ±10μm | |
| 1200 - 3000mm | ±10μm/m | |
| ヒステリシス | 精度に含まれる | |
| マックス・スピード | 180メートル/分 | |
| 供給 | DC5V±5% | |
| 出力信号 | CPEバスシリアルデータインターフェース | |
| 出力コネクタ | DSUB9 サブ9 | |
GS65 では測定精度が ±3 μm、±5 μm、±10 μm の 3 種類から選択できます。
インストール
GS65 は小型のリーダー ヘッドを採用しており、スケールの設置を簡素化し、容易にします。さらに、リーダー ヘッド ハウジングには 2 種類の取り付けオプションが用意されており、ニーズに最適なものを柔軟に選択できます。
タイプA
タイプB
格子ガラス寸法
| ガラス寸法 | 高さ(mm) | 厚さ(mm) | 測定移動量(mm) |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
GS65シリーズには、6.2mm×1mmガラス、12mm×2mmガラス、12mm×3mmガラスの3種類の格子ガラス寸法があります。

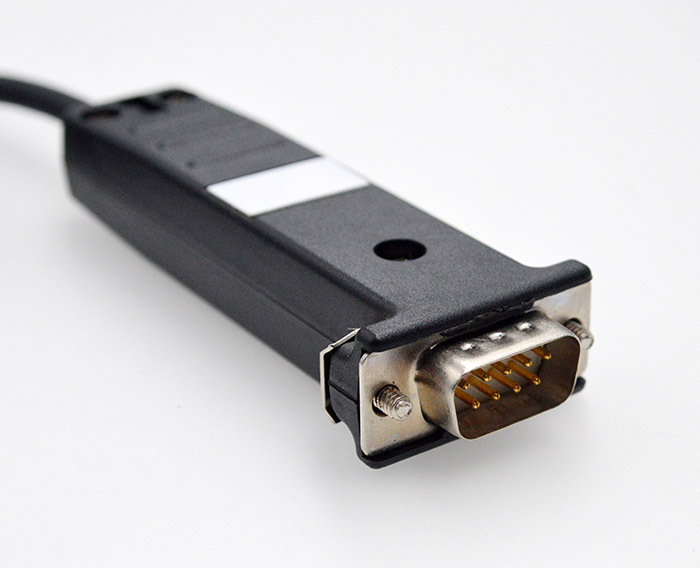

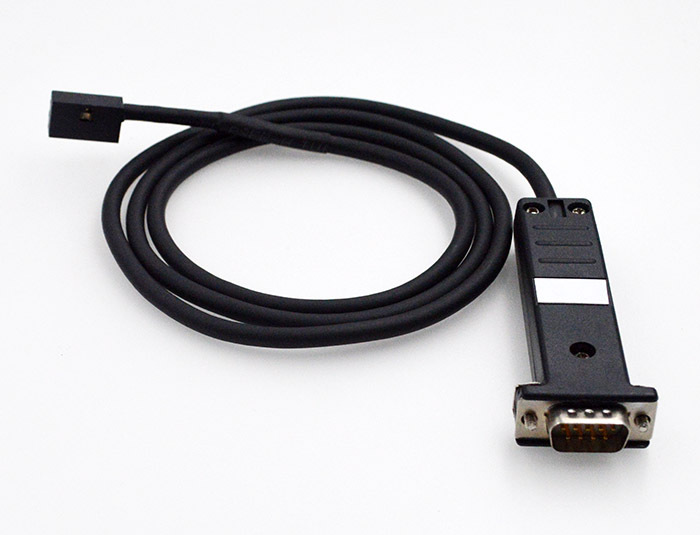

コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | A- | 黄色 |
| 2 | 0V | 白 |
| 3 | B- | 赤 |
| 4 | グランド | 銀 |
| 5 | R- | 黒 |
| 6 | あ | 緑 |
| 7 | 5V | 茶色 |
| 8 | B | 青 |
| 9 | R | グレー |
