| 名前： | ミニミルドロ | キーワード： | ミニ旋盤ドロ |
|---|---|---|---|
| 使用法： | ロング旋盤、ボーリングマシン | 長さ: | 1300-3000ミリメートル |
| ディスプレー解像度： | 5µm | 保証： | 13ヶ月 |
| 電源： | DC5V | 出力信号: | 10 ... |
| ハイライト: |
測定ガラススケールリニアエンコーダ、VS20 ガラススケールリニアエンコーダ、Easson VS20 光学式リニアエンコーダ |
||

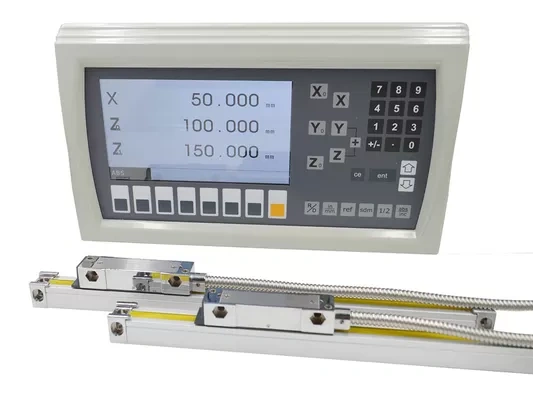

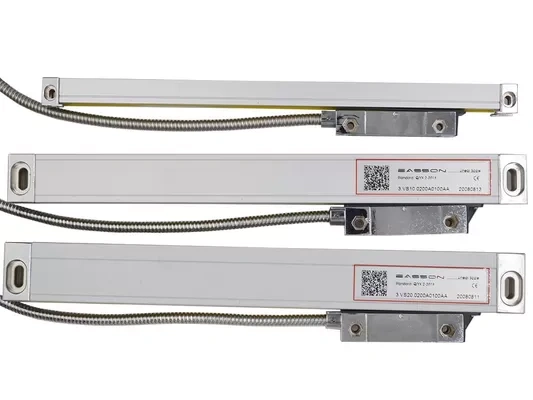

大型フライス盤ボーリングマシン用高精度長距離リニアエンコーダスケール
高度な光学測定システム
1. 2ミクロン未満の再現性を保証する高度な6スプリング＆プッシュプル構造。
2. 高度な工学力学解析と設計により、120 m/分以上の動的速度を確保
老化試験
Easson光学式リニアスケールのリーダーヘッドは、組み立て前に72時間のエージングテストのために電源を入れる必要があります。老化試験は、電子機器が工場を出る前の工程、設計、材料などの欠陥を明らかにするものです。そのため、企業が適時に製品設計を修正し、製品が老化して安定した後に販売できるようにすることは非常に重要です。
製品仕様書
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS20 シリーズ
特徴：
1.スケール本体はダブルTスロット設計を採用しており、ユーザーがスケール本体を取り付けたり修正したりするのに便利です。
2. リニアスケールは正圧システムに接続でき、保護レベルは IP65 に達します。
3. リニアエンコーダには 3 つの基準取り付け面があり、さまざまなタイプの工作機械に柔軟に適合できます。

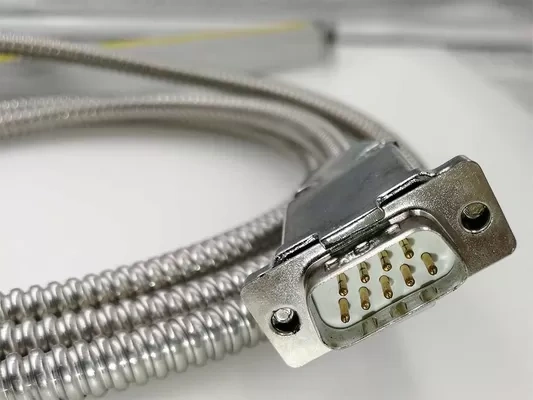

コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべてのリニア エンコーダは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
QRコードによる精度レポート
各リニアエンコーダには QR コードが印刷されており、工場検査の精度レポートをユーザーが確認するのに便利です。
